Weersatelliet foto's ontvangen

[Janos]

Allereerst wil ik melden dat ik niet zeker weet of ik in de goede rubriek zit met dit topic
maar voor de geïnteresseerden wil ik laten zien dat dit ook nog een mogelijkheid is met je scanner.
En het leuke is dat je hiervoor het beste een oud type scanner kan gebruiken.
Een nieuwer type is ivm de bandbreedte niet geschikt.
Wel moet je er even een discriminator uitgang op maken (of laten maken), maar dit is heel eenvoudig.
Met behulp van die scanner, aangesloten mbv het kabeltje van de discriminator uitgang naar de
audio ingang van je PC met daarop het gratis te downloaden programma WXtoIMG kan je weersatelliet foto's
ontvangen van de NOAA weersatellieten.

Hier een plaatje dat ik vanmiddag heb ontvangen met een oude Commtel COM 202 met discriminator uitgang
en mijn zelfgemaakte 137.5 MHz QFH antenne van de NOAA 19 tijdens een Northbound (van zuid naar noord)
75 graden West op 5 jan. 2012 tussen 13.34 en 13.44 uur local time.
Om nog een beetje leuk weer te hebben kan je het beste naar zuid Spanje of noord Afrika gaan,
hoewel Nederland er zo te zien nog niet eens zo slecht bij ligt.
Het plaatje toont de weersituatie van noord Afrika tot aan IJsland.

[vicom147]

Hallo,

Ik heb vandaag mijn eigen QFH antenne aangepast naar ontwerp zoals jij hem ook gemaakt hebt.
Verder gebruik ik een UBC780XLT ontvanger in combinatie met WxToImg gezien deze zelf de frequentie insteld.

Echter de beelden zijn niet bepaald uitstekend.. er zit geregeld een paar lijnen ruis doorheen.
Is dat iets wat aan de ontvanger ligt of aan de antenne? Beeld wat ik vanmiddag gemaakt heb rond 13:15 was nog met de oude tall narrow QFH antenne.

[Janos]

Dit lijkt een beetje op mijn eerste resultaten toen ik nog de UBC3500xlt gebruikte.
De bandbreedte hiervan is te smal.
Ik heb een paar scanners geprobeerd maar de beste resultaten heb ik met de
eenvoudigste die ik heb, de COM 202 met discriminator uitgang.
Ik denk niet dat het aan je antenne ligt, je krijgt namelijk wel van het begin tot
het eind signaal.
Ik vergelijk mijn plaatjes meestal met deze site: http://twijland.home.xs4all.nl/weerstation/wxtoimg/wxtoimg2.html
Daar kan je (onderaan) ook gelijk de overkomsten zien.
Het beste kan je proberen een plaatje te ontvangen als de hoek
zo'n 70 tot 80 graden is.

[vicom147]

Ik heb net de UBC780XLT aangepast, discriminator was zeer eenvoudig toe te passen:)

Zal het daarmee nog eens proberen, wel vreemd want WxToImg ondersteund deze scanner wel...
het probleem was nog erger met de UBC9000XLT.

Groet,

[Janos]

Klopt, ik denk dat je resultaat nu wel beter wordt.

[vicom147]

Ik heb alvast wat op marktplaats lopen zoeken,

wat mag zo'n com202 ong. kosten?

Verder denk ik dat ik de antenne nog verplaats, hij staat aardig tussen woningen in ong. 6 á 7 meter ervandaan op een paal van 2,5 meter.

ik had de boel vannacht aangelaten maar stom genoeg gisteravond de scanner uitgezet dus alle plaatjes zijn zwart geworden :zucht:

[Janos]

Ik zou er niet meer dan zo'n twee tientjes voor betalen, afhankelijk of hij nog helemaal goed is en er goed uit ziet.
Mijn antenne staat op 3 meter hoogte op de schuur naast mijn huis.
Vrij zicht naar noord en zuid, huizen op 20 meter west en op 5 meter afstand de gevel van mijn 3 verdiepingen huis richting oost. De hoogte is niet zo belangrijk, een beetje vrij zicht is wel prettig.

[vicom147]

Nou heb ik nog 1 vraag, de scanner valt in te stellen op meerdere modussen, FM, NFM en WFM welke is nou de juiste voor NOAA, heb al meerdere site's gehad maar kan het nergens vinden. (of ik zoek niet goed genoeg)

[Hanso]

Hallo Vicom 147,

Je kunt WFM proberen, maar dat ligt geheel aan de bandbreedte van je ontvanger in WFM.
FM-Narrow is voor WX-sats echt te smal en zal meestal slecht beeld op leveren. Althans dat is mijn ervaring i.c.m. WX-toimg2

Een echte weersatellietontvanger gebruikt 30 KHz bandbreedte en met AFC (Automatische  Frequentie Controle).
Deze AFC is nodig omdat je altijd zit te kijken bij satellieten met het doppler-effect. Dit kan bij 137MHz ca. 3 kHz boven en 3 kHz onder de 137Mhz liggen. Komt de sat in beeld (AOS) dan zit het signaal 3 Khz hoger en gaat hij uit zicht (LOS) dan zit het signaal 3Khz  lager. De huidige weersat-ontvangers hebben dus AFC om dit doppler-effect op te vangen.
Verder gewoon wat ontvangers uitproberen. De ene ontvanger is vaak net iets breder dan de ander.

Meer info over WX sats:
http://www.jendela.nl/Weersat's.html
http://www.kunstmanen.net/WKfiles/handboek/Handboek%20Weersatellieten%20Inhoudsopgave%20totaal.pdf
http://home.hccnet.nl/jbaars.1/weersat.html
en op internet is genoeg te vinden.

Succes met de nieuwe hobby

[Janos]

FM.

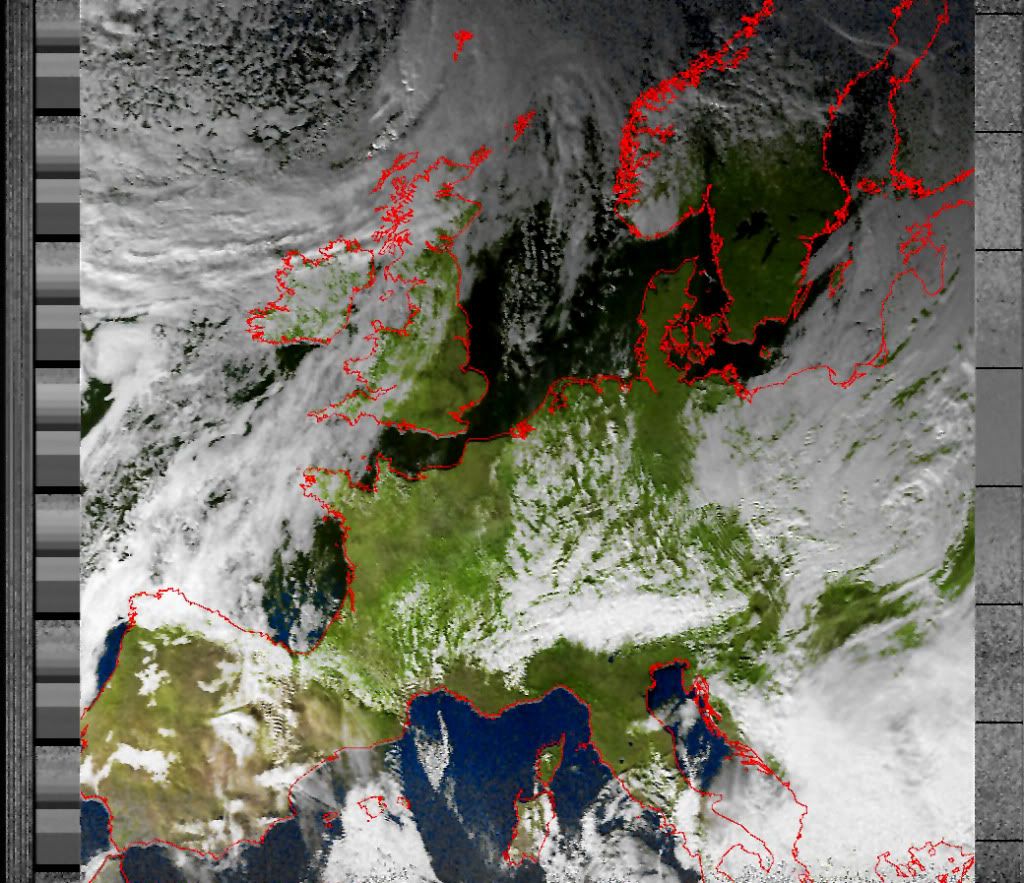

Hier een plaatje van zojuist, 06-01-2012 13.24 uur local time
NOAA19 88West

[Hanso]

Hallo Jan,

Dat is een heel mooi plaatje.
Je treft het dat je gebruikte ontvanger wat breder is en zie hier het resultaat!

[vicom147]

Hallo,

Heb ik dan werelds vreemde ontvanger?

op NFM ontvang ik veel ruis (wordt later minder) maar noaa is wel te horen,
op WFM ontvang ik lichte ruis en noaa is niet te horen.. alleen zo af en toe een soort van "tik"

gezien het een FM is neem ik aan dat AM doelloos is te proberen XD

groet,

[Janos]

Op FM hoor je ruis als de squelch open staat. Als de NOAA in de buurt komt hoor je eerst een onderbroken pieptoon in de verte die steeds duidelijker wordt. Op zijn sterkst wordt de ruis weggedrukt en hoor je die pieptoon duidelijk met een klik tussendoor van de synchronisatie.
Ik klik record aan in WXtoIMG, je krijgt dan een menu'tje. Zo gauw ik in de verte de pieptoon hoor aankomen, klik ik op Manual test. De foto wordt dan opgebouwd.
Als je aan het eind de pieptoon vrijwel niet meer hoort en er alleen nog maar ruis wordt getekend, druk ik op stop en dan op decode. De foto wordt dan bewerkt volgens je instellingen.
Daarna sla je de foto op.
Het kan ook automatisch maar dat gebruik ik nooit.

[bearcat02]

ik ben er ook even mee aan t stoeien  met een gewone vhf antenne, heb een gedeeltelijk plaatje ontvangen van ijsland en groenland.  maar vandaag lukt het niet,  ik volg bovenstaande handeling maar na t decoderen blijft t beeld zwart en  krijg ik de melding: could not find matching pass to build overlay map. ik heb groundstation op amsterdam ingesteld en keplers laten updaten.
wie weet een tip?

[Janos]

Hoorde je wel het signaal tijdens het opnemen ?
Hoe sterk was je signaal, voldoende volume ?
Dit is te zien aan het gekleurde vlakje rechtsonder in WXtoIMG in procenten
(rond de 70 % is ideaal).
Gebruik je een scanner met voldoende bandbreedte ?
Gebruik je rechtstreeks de audio uitgang of een discriminator uitgang ?
Hoe was de elevatiehoek van de satelliet ?
Hoe hoger de elevatie, hoe betere ontvangst.
Heb je de opname gestopt voordat je ging decoderen ?
Ik vergelijk mijn foto's vaak met deze site:
http://twijland.home.xs4all.nl/weerstation/wxtoimg/wxtoimg2.html
Hier kan je onderaan ook de overkomsten zien.
