Re: Project Milsatcom
« Reactie #915 Gepost op: 6 oktober 2009, 08:59:15 »
Ik loop ook al een tijdje rond met plannen voor een Helical maar het probleem
voor mij is de twaalf meter koperbuis zoals in koelkasten gebruikt wordt die ik
daarvoor nodig heb. En dan nog voor een leuk prijsje natuurlijk. :P
Gelogd
UBC3500XLT, UBC220xlt, COM213 met discr. uitg., COM202 met discr. uitg. , RTL-SDR stick, 3x JPole 144-300-430 MHz, 7 el. Yagi 435 MHz, 6 el. Yagi 260 MHz, 5 el. Yagi 145 MHz, QFH 137 MHz, QFH 435 MHz, Helical 260 MHz  all Home made. Sab Titan 1 HD TV sat ontv., 1 m Tratec schotelant., univ. LNB

Offline Janos

  • Gevorderd Lid
  • ***
  • Berichten: 926
Re: Project Milsatcom
« Reactie #916 Gepost op: 6 oktober 2009, 09:27:55 »
Zojuist tijdens de ISS overgang weer Engelse spraak op 143.6250 FM.
Gelogd
UBC3500XLT, UBC220xlt, COM213 met discr. uitg., COM202 met discr. uitg. , RTL-SDR stick, 3x JPole 144-300-430 MHz, 7 el. Yagi 435 MHz, 6 el. Yagi 260 MHz, 5 el. Yagi 145 MHz, QFH 137 MHz, QFH 435 MHz, Helical 260 MHz  all Home made. Sab Titan 1 HD TV sat ontv., 1 m Tratec schotelant., univ. LNB

Offline Janos

  • Gevorderd Lid
  • ***
  • Berichten: 926
Re: Project Milsatcom
« Reactie #917 Gepost op: 6 oktober 2009, 09:59:59 »
Die Satcom antenne's zijn inderdaad prijzig, kijk hier maar:

http://cgi.ebay.nl/ws/eBayISAPI.dll?Vie ... ILF:NL:104
Gelogd
UBC3500XLT, UBC220xlt, COM213 met discr. uitg., COM202 met discr. uitg. , RTL-SDR stick, 3x JPole 144-300-430 MHz, 7 el. Yagi 435 MHz, 6 el. Yagi 260 MHz, 5 el. Yagi 145 MHz, QFH 137 MHz, QFH 435 MHz, Helical 260 MHz  all Home made. Sab Titan 1 HD TV sat ontv., 1 m Tratec schotelant., univ. LNB

Offline counterstrike

  • Top Lid
  • ****
  • Berichten: 1861
Re: Project Milsatcom
« Reactie #918 Gepost op: 6 oktober 2009, 13:24:27 »
Klopt.

Deze staat er al een hele tijd, prachtige antenne !

Drente en Satcom, komt me bekend voor  ;)

Peter
Gelogd

Offline counterstrike

  • Top Lid
  • ****
  • Berichten: 1861
Re: Project Milsatcom
« Reactie #919 Gepost op: 6 oktober 2009, 19:21:10 »
Nu 20:41 LT op 06-10-2009 clear test comms op 261.475 Mhz FM mode.

Opname op mijn website.

Groeten,
Peter
Gelogd

Offline Janos

  • Gevorderd Lid
  • ***
  • Berichten: 926
Re: Project Milsatcom
« Reactie #920 Gepost op: 7 oktober 2009, 07:21:33 »
Mooie opname, erg duidelijk. Enig idee wat het is ?
Gelogd
UBC3500XLT, UBC220xlt, COM213 met discr. uitg., COM202 met discr. uitg. , RTL-SDR stick, 3x JPole 144-300-430 MHz, 7 el. Yagi 435 MHz, 6 el. Yagi 260 MHz, 5 el. Yagi 145 MHz, QFH 137 MHz, QFH 435 MHz, Helical 260 MHz  all Home made. Sab Titan 1 HD TV sat ontv., 1 m Tratec schotelant., univ. LNB

Offline counterstrike

  • Top Lid
  • ****
  • Berichten: 1861
Re: Project Milsatcom
« Reactie #921 Gepost op: 7 oktober 2009, 09:14:08 »
Citaat van: "Janos"
Mooie opname, erg duidelijk. Enig idee wat het is ?

Hoi Janos,

Dank, dank, dank!

Opname is gemaakt van de Bearcat UBC780XLT die staat aangesloten op mijn 240-270 Mhz Log Per zonder versterker.
Als ik af ga op de satelliet en het accent zeg ik US army/navy/airforce, na deze test ging men weer over op ANDVT encryptie, 261.4750 is sinds enige tijd een zeer actief kanaal.

Groeten,
Peter
Gelogd

Offline Hanso

  • Gevorderd Lid
  • ***
  • Berichten: 254
Re: Project Milsatcom
« Reactie #922 Gepost op: 7 oktober 2009, 09:38:24 »
Citaat van: "Janos"
Die Satcom antenne's zijn inderdaad prijzig, kijk hier maar:

http://cgi.ebay.nl/ws/eBayISAPI.dll?Vie ... ILF:NL:104

Onbegrijpelijk dat mensen zoveel geld uitgeven voor zo'n antenne en waarschijnlijk alleen voor ontvangst van milsatcoms  :) .

Het is gewoon de onwetendheid dat deze mensen geld kost. Ze denken dat deze antenne het meeste/beste zal ontvangen. Onzin.
De prijs wordt bepaald door de militaire uitvoering, de inklapbaarheid, de opstellingsmogelijkheid d.m.v. de 3-poot. De rest van de prijs wordt bepaald door de onwetendheid wat nu toch wel erg veel geld gaat kosten (totaal ca. 1300 dollar is hij nu verkocht)
De antennes worden vaak van domeinen gekocht voor oudijzerprijzen!

De antenne is gewoon een ordinaire breedbandige kruisyagi die ook voor ontvangst voor een paar tientjes aan materiaal zelf gemaakt kan worden.
De refelector, welke nu van gaas is, kan ook gewoon gemaakt worden van 2 staven. Via aanpassingsstubs op beide dipolen bepaal je of hij links- of rechtscirculerend moet zijn (polarisatie).
Voor 148 Euro heb je bij WiMo al een 2m kruisyagi (http://www.wimo.de/framesetp_e.html) Dit om indruk te geven wat zoiets in de handel kost.
Antenne is dan voor 145 MHz maar voor 260 MHz zal dat niet veel uitmaken.
Ikzelf heb dit soort antennes al regelmatig zelf gebouwd. Reden is dat ik als radiozendamateur bijna dagelijks over amateursatellieten werk en het leuk vind met eigenbouw spullen verbindingen te maken. Neem van mij maar aan dat er bepaalde satellieten zijn die moeilijker (5 watt) te bereiken/te ontvangen zijn dan de gemiddelde milsatcoms van 50 - 100 - ??? Watt.
Neem b.v. Oscar AO-7. De moeilijkste van alle amateursatellieten.  Hierover heb ik met een simpele home-made 5 elem. VHF-Yagi de afgelopen 2 jaar meer dan 2000 verbindingen gemaakt.
Uplink doe ik met een simpele 9 elem. 435MHz Yagi. RX (downlink) met de VHF-Yagi.

Met andere woorden, het hoeft niet duur te zijn.
De LogPer van Peter, de 4 en 6 elem Yagi's van Maik en de Helical van Nils zijn uitstekende eigenbouw RX antennes die hun mannetje kunnen staan.
Gelogd
Groeten,
Hans

Offline Janos

  • Gevorderd Lid
  • ***
  • Berichten: 926
Re: Project Milsatcom
« Reactie #923 Gepost op: 7 oktober 2009, 10:28:23 »
Ik ben het helemaal met je eens. Ik denk dat de totale bouwkosten zeker niet boven de 50 euro uitkomen.
Ik ben alleen nog op zoek naar een calculator op internet waar ik de gegevens voor een kruisyagi 260 MHz
mee kan berekenen.
En bij je lijstje van zelfbouwantennes kan je gerust ook mijn zelfbouw 260 MHz 6 elements Yagi en mijn
eveneens zelfbouw 137,5 MHz QFH zetten. Deze twee antennes hebben samen nog geen 50 euro aan materiaal gekost
en gezien de ontvangst resultaten (ik zend niet) ben ik er heel tevreden over, evenals over mijn, ook zelfbouw,
drie JPole antennes.





Gelogd
UBC3500XLT, UBC220xlt, COM213 met discr. uitg., COM202 met discr. uitg. , RTL-SDR stick, 3x JPole 144-300-430 MHz, 7 el. Yagi 435 MHz, 6 el. Yagi 260 MHz, 5 el. Yagi 145 MHz, QFH 137 MHz, QFH 435 MHz, Helical 260 MHz  all Home made. Sab Titan 1 HD TV sat ontv., 1 m Tratec schotelant., univ. LNB

Offline Janos

  • Gevorderd Lid
  • ***
  • Berichten: 926
Re: Project Milsatcom
« Reactie #924 Gepost op: 7 oktober 2009, 13:09:45 »
Een opname van het interview van het St. Michielscollege in Brasschaat België
met astronaut Frank de Winne tijdens de ISS overgang van 12.23 uur local
vanmiddag 7-10-2009 via de UBC3500xlt en de QFH antenne.

http://members.ziggo.nl/janosmail/ISS16.wav
Gelogd
UBC3500XLT, UBC220xlt, COM213 met discr. uitg., COM202 met discr. uitg. , RTL-SDR stick, 3x JPole 144-300-430 MHz, 7 el. Yagi 435 MHz, 6 el. Yagi 260 MHz, 5 el. Yagi 145 MHz, QFH 137 MHz, QFH 435 MHz, Helical 260 MHz  all Home made. Sab Titan 1 HD TV sat ontv., 1 m Tratec schotelant., univ. LNB

Offline Janos

  • Gevorderd Lid
  • ***
  • Berichten: 926
Re: Project Milsatcom
« Reactie #925 Gepost op: 7 oktober 2009, 13:29:57 »

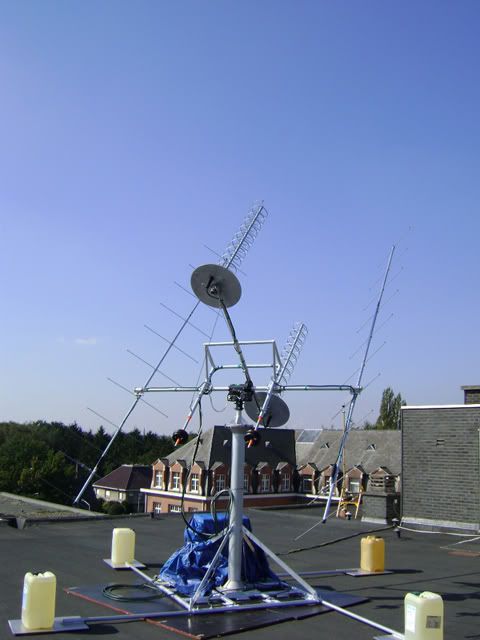

Dit is de antenne opstelling op de school in Brasschaat die voor de verbinding gebruikt is:

:?

En dit is de antenne waarmee ik het ontvangen heb:

;)
Gelogd
UBC3500XLT, UBC220xlt, COM213 met discr. uitg., COM202 met discr. uitg. , RTL-SDR stick, 3x JPole 144-300-430 MHz, 7 el. Yagi 435 MHz, 6 el. Yagi 260 MHz, 5 el. Yagi 145 MHz, QFH 137 MHz, QFH 435 MHz, Helical 260 MHz  all Home made. Sab Titan 1 HD TV sat ontv., 1 m Tratec schotelant., univ. LNB

Offline Janos

  • Gevorderd Lid
  • ***
  • Berichten: 926
Re: Project Milsatcom
« Reactie #926 Gepost op: 7 oktober 2009, 16:38:33 »
Op dit moment 18.00 uur Italiaanse spraak op 258.2000 Sicral 1A.
Gelogd
UBC3500XLT, UBC220xlt, COM213 met discr. uitg., COM202 met discr. uitg. , RTL-SDR stick, 3x JPole 144-300-430 MHz, 7 el. Yagi 435 MHz, 6 el. Yagi 260 MHz, 5 el. Yagi 145 MHz, QFH 137 MHz, QFH 435 MHz, Helical 260 MHz  all Home made. Sab Titan 1 HD TV sat ontv., 1 m Tratec schotelant., univ. LNB

Offline Hanso

  • Gevorderd Lid
  • ***
  • Berichten: 254
Re: Project Milsatcom
« Reactie #927 Gepost op: 7 oktober 2009, 18:22:56 »
Hallo Janos,

Nou, je eigenbouw antennes zien er goed uit hoor, zeer professioneel, mijn complimenten.
De QFH antenne staat ook nog op mijn planlijstje om deze eens te gaan maken. Niet direct voor de weersatellieten maar gewoon voor 145 MHz sats.
Ik moet alleen nog de juiste rekenprogramma zien te krijgen zodat ik terug kan rekenen van 137 MHz (waar wel afmetingen van zijn) naar 145 MHz.

Op de foto van de school in Brassaart staan twee 2m Yagi antennes opgesteld. Elk onder een hoek van 45 graden. Dit kun je dus ook doen in plaats van een kruisyagi waar alle elementen op een boom zitten.
Gelogd
Groeten,
Hans

Offline Hanso

  • Gevorderd Lid
  • ***
  • Berichten: 254
Re: Project Milsatcom
« Reactie #928 Gepost op: 7 oktober 2009, 18:43:47 »
Hallo Peter,

Je site begint er mooi uit te zien. Is nog niet geheel af maar de layout vind ik fantastisch en goed leesbaar.

Overigens kun je bij SatcomB(undes)W(ehr neerzetten dat SatcomBW-1/COMSATBW-1 gisteren zijn positie heeft ingenomen op 63 graden Oost.
Hier de TLE  van COMSATBW-1:
Catalogusnr.35943
Int. Designator:2009-054B

COMSATBW-1
1 35943U 09054B   09280.44653715 -.00000091  00000-0  00000+0 0   155
2 35943 001.7995 162.0968 3325852 181.0964 328.7834 01.54306102   115

Deze positie lijkt mij buiten zicht van West-Europa. Toch nog even verder uitzoeken.
Gelogd
Groeten,
Hans

Offline counterstrike

  • Top Lid
  • ****
  • Berichten: 1861
Re: Project Milsatcom
« Reactie #929 Gepost op: 7 oktober 2009, 21:04:58 »
Bedankt voor je complimenten Hans.

De Duitse Satcombw komt er zeker bij, bedankt voor je gegevens!

Ik heb besloten om de oude info van de vorige site te verwijderen en deze site gewoon opnieuw op te zetten, de pagina's zijn in concept al klaar, maar ik loop ze nog even na en vul ze hier en daar nog aan met info.

De aandacht voor de site zal deze week even op een lager niveau komen te staan omdat mijn hond een zware operatie aan zijn rechterachterpoot heeft gehad en de nasleep vraagt de nodige aandacht.

Dan nog even over de Satcom antenne's, allereerst heb ik mijn twijfels over de originaliteit van de ADM C8A, lijkt mij een slechte kopie van een originele zoals die van Trivec. Het is inderdaad belachelijk wat mensen beiden voor dergelijke antennes. Ook ik vind het originele spul erg mooi, maar qua prestaties verwacht ik geen grote verbeteringen ten opzichte van zelfbouw.

Hans schreef: Deze positie lijkt mij buiten zicht van West-Europa. Toch nog even verder uitzoeken.
Deze TLE is waarschijnlijk nog niet de orginele positie, deze satelliet staat inmiddels ook op mijn website onder de tab Europa. Als je dubbelklikt op de naam zie je dat hij nog onderweg is.

Vanochtend (voor de operatie  ;) ) nog clear comms op 245,8000 Mhz, geen opname dit keer.

Groeten,
Peter
